Cómo dibujé un teseracto 4D en Three.js

El Tesseracto es el mundo de Experimentos en este sitio: un hipercubo de cristal que flota junto a Gargantúa y que en el Observatorio puedes mirar a pantalla completa. No es un modelo 3D animado. Es un objeto de cuatro dimensiones que gira en cuatro dimensiones y se proyecta, en cada fotograma, a las tres que la pantalla puede enseñar. Esta entrada cuenta cómo está hecho, desde los dieciséis vértices hasta el trazo de luz que lo recorre.

Qué es un teseracto

Un cuadrado es un segmento arrastrado en una dirección nueva. Un cubo es un cuadrado arrastrado en una dirección perpendicular a las dos que ya tiene. Un teseracto es lo mismo un paso más allá: un cubo arrastrado en una cuarta dirección, perpendicular a las tres de nuestro espacio, que aquí llamo W.

Contarlo es fácil aunque imaginarlo no lo sea. Cada vez que se arrastra una figura, sus vértices se duplican y aparece una arista nueva por cada vértice original. El cuadrado tiene 4 vértices y 4 aristas; el cubo, 8 y 12; el teseracto, 16 vértices y 32 aristas, con 24 caras cuadradas y 8 celdas cúbicas. Lo que se ve en pantalla —un cubo dentro de otro cubo, unidos por las esquinas— es la sombra de ese objeto en tres dimensiones, igual que el dibujo de un cubo en un papel es su sombra en dos.

Dieciséis vértices a partir de cuatro bits

La forma más limpia de generar el teseracto es no pensar en coordenadas sino en bits. Cada vértice es un número del 0 al 15, y cada uno de sus cuatro bits dice si está en el lado negativo o positivo de un eje: el bit 0 es X, el 1 es Y, el 2 es Z y el 3 es W. Las coordenadas son ±0,5.

Con esa numeración, dos vértices comparten arista exactamente cuando sus números difieren en un solo bit. El XOR lo encuentra sin buscar nada:

const edges: [number, number][] = [];
for (let vertex = 0; vertex < 16; vertex++) {
  for (let axis = 0; axis < 4; axis++) {
    const other = vertex ^ (1 << axis);
    if (vertex < other) edges.push([vertex, other]);
  }
}

Salen las 32 aristas, ocho por cada eje. Las ocho del eje W son las que unen el cubo de dentro con el de fuera, y son las más interesantes de mirar, porque recorren una dirección que no existe en la habitación en la que estás.

Un solo trazo: el circuito euleriano

En el sitio el teseracto no aparece entero de golpe: una punta de luz lo va dibujando arista por arista, como un lápiz. Para que ese lápiz no tenga que levantarse ni saltar de un vértice a otro, el recorrido tiene que pasar por las 32 aristas una sola vez y volver al punto de partida. Eso es un circuito euleriano, y la teoría de grafos dice cuándo existe: cuando todos los vértices tienen grado par.

En el teseracto cada vértice toca cuatro aristas, una por eje. Cuatro es par, así que el circuito existe, y el algoritmo de Hierholzer lo construye con una pila en una docena de líneas:

const remaining = edges.map(() => true);
const stack = [0];
const circuit: number[] = [];
while (stack.length) {
  const vertex = stack[stack.length - 1];
  const index = edges.findIndex(([a, b], i) => remaining[i] && (a === vertex || b === vertex));
  if (index < 0) circuit.push(stack.pop()!);
  else {
    remaining[index] = false;
    stack.push(edges[index][0] === vertex ? edges[index][1] : edges[index][0]);
  }
}
circuit.reverse();

Se calcula una vez al cargar el módulo y hay un test que comprueba las tres cosas que importan: el trazo es continuo, no repite arista y cada vértice conserva grado cuatro. La punta recorre las 32 aristas cada 18 segundos y deja una estela que se apaga a lo largo de unas trece.

Girar en cuatro dimensiones

En tres dimensiones se dice que algo gira «alrededor de un eje». En cuatro esa frase deja de funcionar: lo que tiene sentido es girar en un plano. Una rotación en el plano XY mueve X e Y y deja quietos Z y W. Hay seis planos posibles (XY, XZ, XW, YZ, YW, ZW), y los tres que no tocan W son las rotaciones de siempre: no enseñan nada nuevo.

Por eso el teseracto del sitio gira sólo en los tres planos que mezclan un eje de nuestro espacio con W: XW, YW y ZW. Son las rotaciones que hacen que el cubo de dentro crezca, atraviese al de fuera y salga por el otro lado. Cada una es una rotación de dos coordenadas, aplicada en secuencia:

const t = rhythm(seconds);
const angles = [t * 0.19 + 0.35, t * 0.137 + 0.48, t * 0.083 + 0.16];
// …
for (let axis = 0; axis < 3; axis++) {
  const a = p[axis], w = p[3];
  p[axis] = a * cos[axis] - w * sin[axis];
  p[3] = a * sin[axis] + w * cos[axis];
}

Las tres velocidades (0,19, 0,137 y 0,083 radianes por unidad de tiempo) no guardan una proporción sencilla entre sí, así que la figura no repite la misma secuencia de poses cada pocos segundos.

Dos decisiones de esa función no son evidentes y las dos importan.

El tiempo es absoluto. La pose se calcula a partir de los segundos transcurridos, no sumando un incremento por fotograma. Si se sumara, una pantalla de 120 Hz haría girar la figura al doble de velocidad que una de 60. Con el tiempo absoluto, la misma hora da la misma pose en cualquier equipo, y hay un test que lo comprueba hasta las seis horas de reloj.

El reloj tiene ritmo. Con una velocidad constante, a los pocos segundos el cerebro concluye «vale, está girando» y deja de mirar la forma. Y el recorrido no es parejo: hay poses que se entienden enseguida —el cubo dentro del cubo— y tramos donde la proyección se aplana y se vuelve confusa. Así que el tiempo se deforma con dos armónicos:

function rhythm(seconds: number): number {
  return seconds
    + 0.3151 * Math.sin((2 * Math.PI * (seconds - 7.5)) / 18)
    + 0.2722 * Math.sin((2 * Math.PI * (seconds - 3.5)) / 9);
}

El resultado medido: la figura va a 0,71 de su velocidad media en las poses legibles, a 1,21 en las confusas y nunca baja de 0,7. Como la velocidad nunca llega a cero, el reloj nunca retrocede: una animación que rebobina medio segundo se lee como un fallo, no como ritmo. Con un solo armónico los máximos y mínimos caían a nueve segundos de distancia y no coincidían con las poses que había que frenar; el segundo, a mitad de periodo, los mueve a su sitio.

De cuatro dimensiones a tres: perspectiva desde W

Después de girar, cada vértice sigue teniendo cuatro coordenadas. Para verlo hay que proyectarlo, y la proyección es la misma idea que la perspectiva de una cámara normal, una dimensión más arriba: una cámara situada en W = 1,65 que mira hacia el origen. Lo que está más cerca de ella en W se ve más grande.

const perspective = 1.65 / (1.65 - p[3]);
const x = p[0] * perspective, y = p[1] * perspective, z = p[2] * perspective;

Ése es todo el secreto del «cubo dentro del cubo»: no hay dos cubos de tamaños distintos, hay dos celdas iguales a distancias distintas de la cámara en la cuarta dimensión. Después, una pose fija lo presenta en diagonal en 3D (0,6, 0,45 y 0,28 radianes), y cada muestra se recentra y se escala para que el vértice más lejano quede siempre a 1,5 unidades del centro. Sin esa normalización la figura «respira» al girar, y con ella se moverían el área de clic y los corchetes que la señalan en el mapa.

Que no parezca una jaula

La primera versión con todo esto funcionando era ilegible. Treinta y dos aristas del mismo grosor y el mismo brillo no se leen como un objeto de cuatro dimensiones: se leen como una jaula de alambre. Subir la exposición no ayudaba; sólo hacía más brillante la jaula.

Lo que lo arregló fue jerarquía. La misma perspectiva que calcula el tamaño también dice qué tan cerca está cada vértice en W, y ese dato, normalizado de 0 a 1 en cada fotograma, gobierna el grosor y la luz de cada arista:

• El radio de cada tubo va de 0,58 a 1,42 veces el base según su profundidad en W, así que la celda cercana es gruesa y la lejana fina.
• En el shader, el brillo sigue la misma escala: 0.26 + 0.52 · celda + 0.22 · cercanía.

Se normaliza en cada fotograma y no contra un rango fijo por una razón concreta: el recorrido en W cambia con la rotación, y con una escala fija la jerarquía desaparecía justo en las poses en que el cubo se ve más de frente.

Cuatro mallas y un solo shader

El teseracto se dibuja con cuatro mallas de Three.js que comparten el mismo GLSL y se distinguen por un uniforme, uLayer:

Capa	Qué es	Cómo se mezcla
Aristas de cristal	Tubos de seis lados, cuerpo casi negro con brillo de Fresnel	Opaca, escribe profundidad
Luz del trazo	La punta y su estela	Aditiva, sin prueba de profundidad
Láminas de vidrio	Seis de las 24 caras	Transparente, por las dos caras
Oclusor	Una cinta que sólo escribe profundidad	Sin color

Algunos detalles que costaron más de lo que parece:

• Sólo seis caras de vidrio. Con las 24 la figura se llenaba y dejaba de leerse por el canto. El vacío tiene que seguir siendo la superficie dominante.
• Normales por esquina, no por cara. Con normales planas los tubos de seis lados se ven facetados; con la normal radial de cada esquina se sombrean redondos sin añadir un solo triángulo.
• El oclusor es una cinta, no un tubo. Hacía falta que las aristas de delante taparan la estela de las de detrás. Un tubo completo habría subido la escena de 19 500 a 20 001 vértices y roto el presupuesto que un test vigila; una cinta de cuatro vértices por arista, orientada a la cámara en el vertex shader, cuesta 128.

Reconstruir la geometría en cada fotograma

Como la figura cambia de forma —no sólo de posición—, sus vértices se reescriben en cada fotograma: los dos tubos (768 vértices cada uno), la cinta oclusora y las láminas, unos 1 700 vértices en total. Suena caro y no lo es, con tres cuidados:

• Todos los búferes que cambian se crean con DynamicDrawUsage, que le dice a WebGL que se van a reescribir a menudo. Las UV y los índices no cambian y no se tocan.
• Los vectores temporales se reservan una vez fuera del bucle: el bucle no crea objetos y el recolector de basura no tiene nada que hacer.
• Las esferas envolventes se fijan en un radio de 1,56 en lugar de recalcularse: como la figura ya está normalizada, ese radio nunca cambia.

Sin WebGL: el mismo teseracto en SVG

No todo el mundo ve la escena en 3D. Sin WebGL2, con una GPU por software o con los efectos apagados, el sitio muestra un atlas plano dibujado con SVG. El teseracto de ese atlas no es un dibujo aparte: llama a la misma función con seconds = 0, usa la misma topología —las mismas seis caras y el mismo circuito de 32 aristas— y proyecta los vértices a un viewBox de 140 × 140. El grosor y la opacidad de cada línea salen de la misma profundidad en W.

Que los dos perfiles cuenten lo mismo era un requisito, no un detalle: si el destino «Experimentos» fuera un cubo animado en un equipo y otra cosa en otro, el sitio estaría diciendo dos cosas distintas según quién lo mire.

Señalar la cuarta dimensión

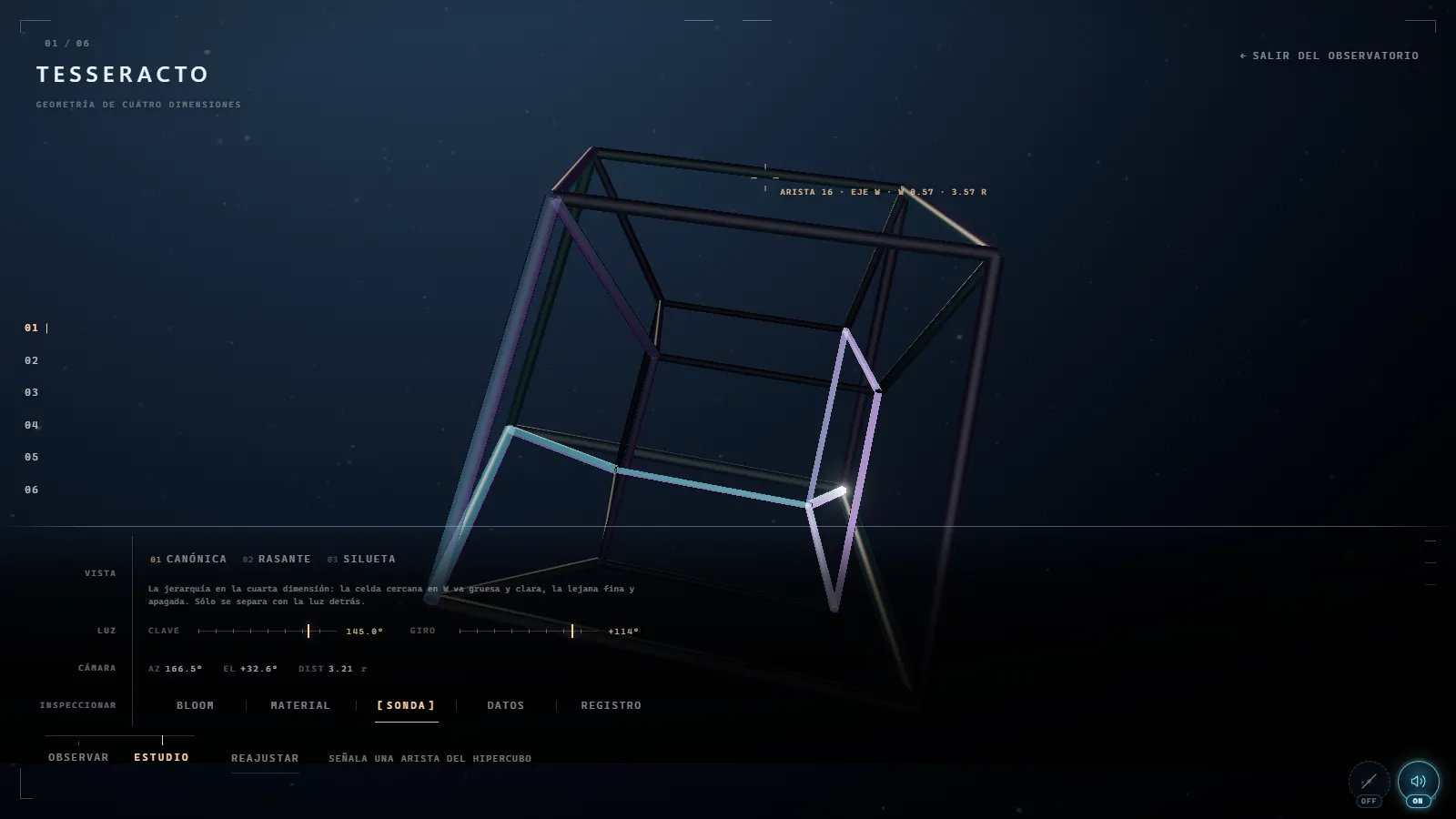

En el Observatorio, en modo Estudio, hay un instrumento que sólo tiene el teseracto: la sonda. Al pasar el puntero cerca de una arista, la señala y dice cuál es, en qué eje va, a qué profundidad en W está y a qué distancia se encuentra. Es el único sitio de la página donde se puede apuntar literalmente a la cuarta dimensión.

No usa el Raycaster de Three.js. Vuelve a muestrear la figura en el mismo instante, proyecta los 16 vértices a píxeles de la pantalla y mide la distancia del puntero a cada uno de los 32 segmentos. Son 32 cuentas de punto a segmento: más barato que lanzar rayos contra tubos y exacto para lo que se pregunta. En la primera versión la lectura salía arriba a la izquierda, lejos de la arista, y se entendía como un mensaje y no como una medida. Ahora va junto a la retícula y se voltea al acercarse al borde.

Lo que descarté

• Un pasillo de marcos. La primera idea era arquitectónica: un corredor de marcos que se repetían hacia dentro. Se quedó en un hipercubo de aristas de cristal que una línea de luz va dibujando, que es más honesto con lo que es un teseracto.
• Partículas, rayos y halos. Cualquier cosa añadida alrededor competía con la forma. Se quedaron fuera.
• Una persistencia «fantasma» de las poses anteriores. Se planteó como prueba A/B con una condición: si parecía un efecto de After Effects, no entraba. No entró.

Pruébalo

El teseracto está en el Observatorio: cambia a Estudio, prueba las tres vistas y activa la sonda sobre las aristas que unen los dos cubos. Si te interesa cómo está hecho el resto, el agujero negro tiene su propia entrada.
